 Adaptacion de caja 303 en motor flathead

Ver el tema anterior Ver el tema siguiente Ir abajo
AutorMensaje
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 1:47 am

Hola amigos aca les dejo este post de como se adapta la caja de tercera de ford al flat ,si bien no termine el trabajo,se sabe que funciona

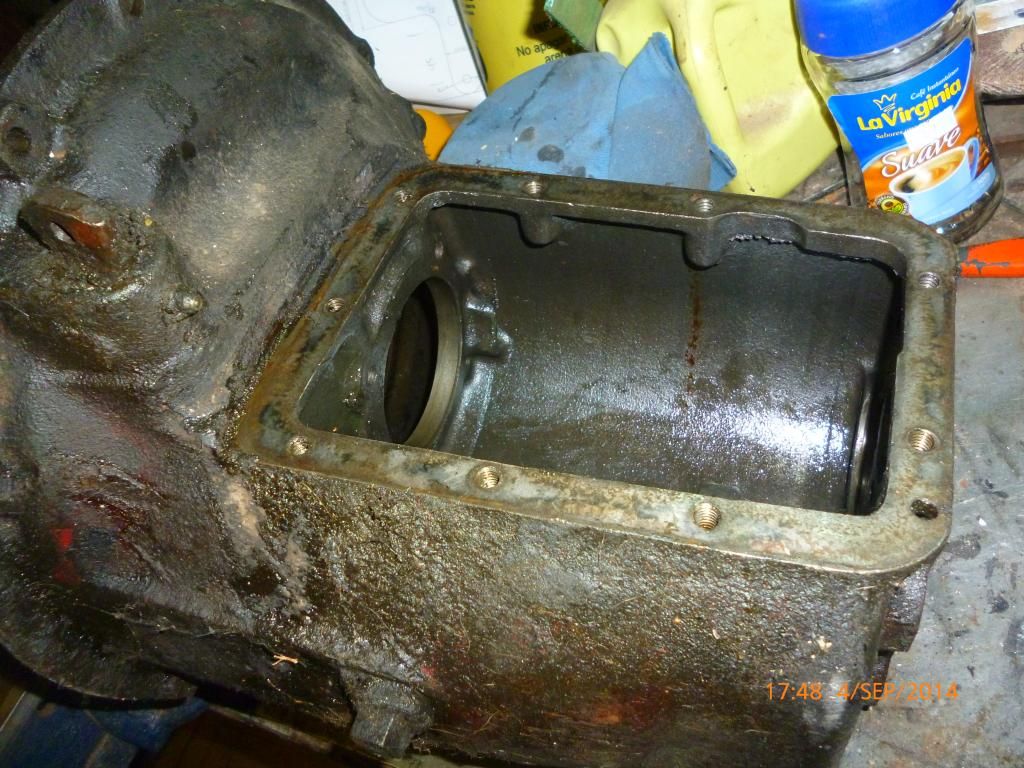

se arranca con la caja original que trae el flathead



se desarma completamente
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 1:52 am

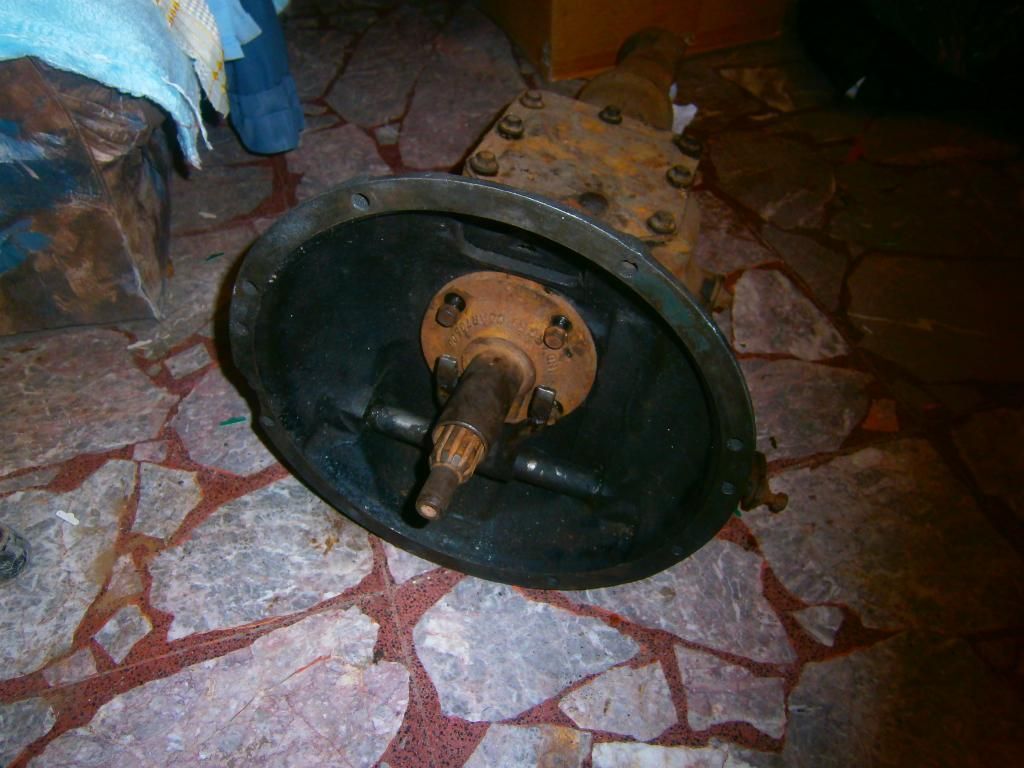

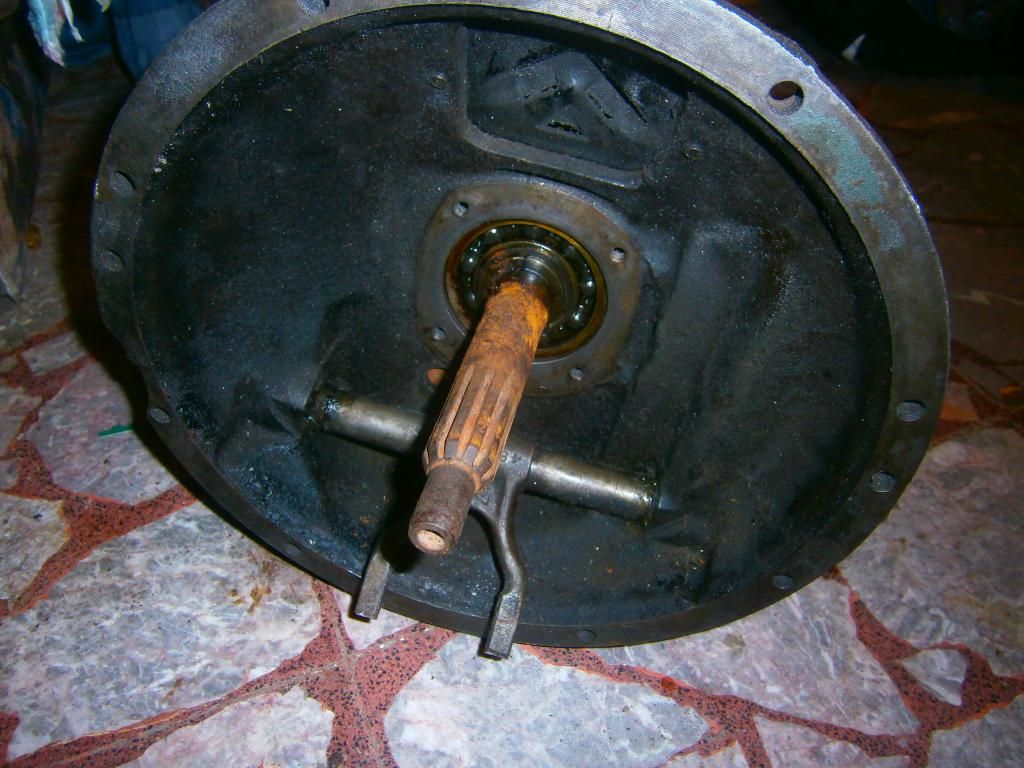

una vez que se desarma completamente se corta la carcaza lo mas pegado posible al cubrevolante



esta seria masomenos donde hay que cortar
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 1:55 am

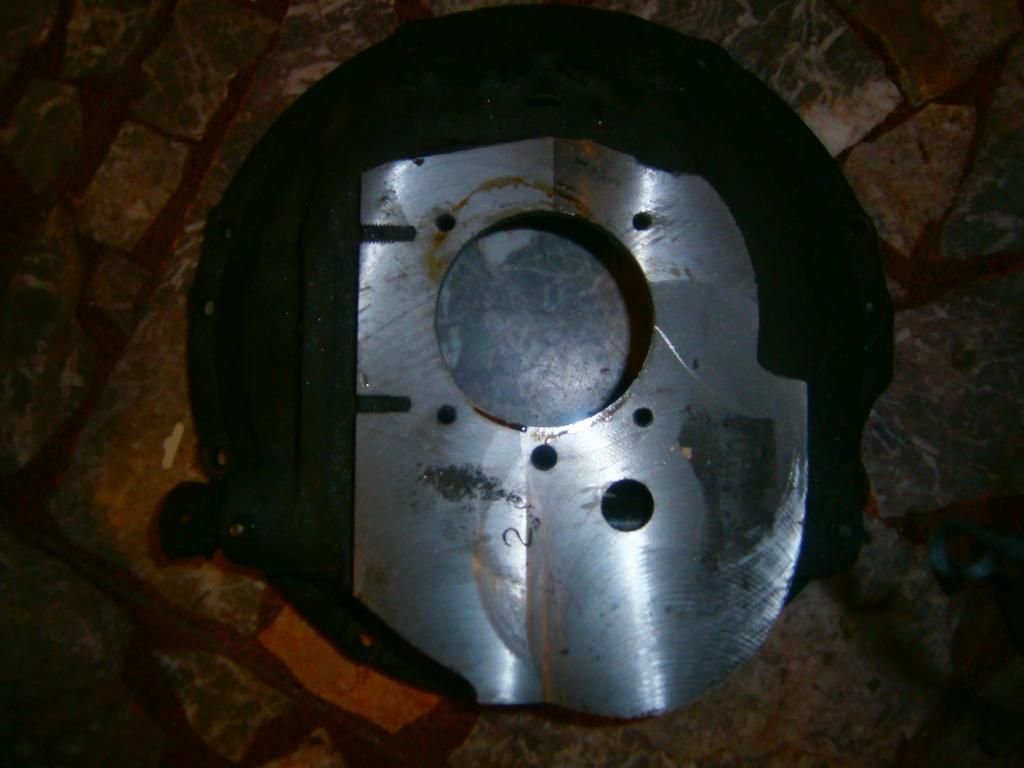

una vez realizado el corte hay que hacerle el plano en la fresa,de esta manera



tambien hay que hacerle la ranura para que calse el seguro del ruleman de directa de la 303
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 1:59 am

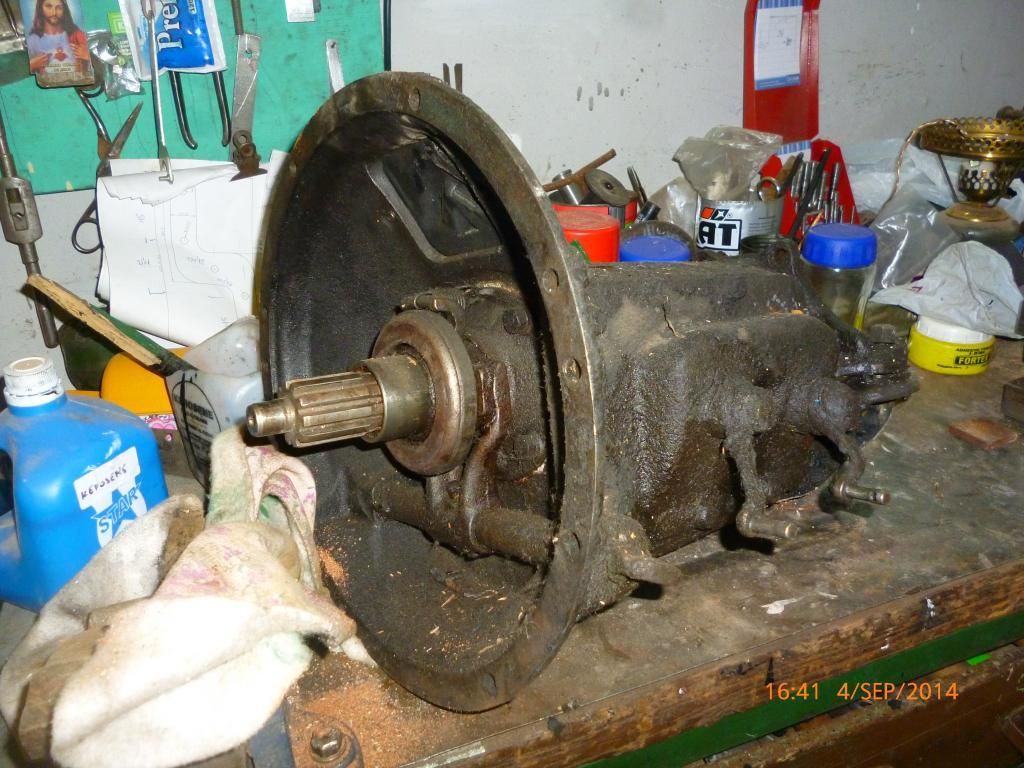

ya con el cubrevolante cortado y mecanizado va metida la 303 de esta manera





en esta foto esta puesto la guia del ruleman de empuje de la 303 pero va la original de la caja que trae el flathead
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 2:10 am



la caja va abulonada con los 4 bulones del cogote que se llevan a 3/8 de pulgadas -16 hilos,queda asi cogote guia+cubrevolante +caja 303 donde va enroscada,hay que agrandar los 4 agujeros donde van los bulones del cogote tanto en el cubrevolante como en la caja y hacerle nuevas las roscas ya que son mas grandes y agregarles 3 bulones mas para que tenga mejor anclaje
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 2:14 am

con respecto al embrague solo hay que cambiar la estria del disco ya que la directa original del ford es de f350 y nosotros le ponemos una mas fina falcon ,fairlane o f100
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 2:16 am

por ultimo hay que buscar un reten de directa que tenga la medida del cogote de la caja original del flathead y con la medida interior de la directa de la 303
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 2:19 am

bueno amigos si no se entiende me avisan y les agradezco toda esta adaptacion a jorge nuviola y a la agrupacion chatarreros que me dieron toda la informacion para que yo haga la reforma en mi 47
Volver arriba Ir abajo
AsdePique
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 6086
Fecha de inscripción : 07/04/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 9:31 am

Fuaaaaaaaaaaaaaaaaaaa

que buen laburo...

ahora consulto... la caja del flat con respecto a la 303 ventajas y/o desventajas,,,,

_________________

"- Admirad la Máquina pero Apostad por el Hombre" .. (un poeta del siglo XX)
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 9:48 am

Hola As voy a marcar las cosas a favor que tiene la 303
1 tiene la primera sincronizada
2 tiene una durabilidad mayor que la antigua caja,ya que cuando se la caga a palo casi siempre se rompe en los antiguos tc usaban la misma caraza con engranajes de lincoln
3 se elimina el tubo torque
4 la caja 303 es mucho mas rapida para pasar de marcha
5 sacando el tubo torque elimine unos cuantos alemites jajajaja

Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 9:49 am

me olvidaba el tema repuestos en la 303 se consigue todo hasta en una verduleria y mucho mas barato que la otra
Volver arriba Ir abajo
Daniel el musico
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 852
Edad : 60
Localización : Jacinto Aráuz, La Pampa
Comentario/Cita/Humor : La paja hace perder la memoria y no me acuerdo cuántas cosas más...
Fecha de inscripción : 06/11/2013

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 8:51 pm

Volver arriba Ir abajo
Pablo_Classic
entre la cordura y la locura
entre la cordura y la locura
avatar

Cantidad de envíos : 358
Edad : 40
Localización : Boedo - C.A.B.A.
Fecha de inscripción : 13/05/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Dom Jun 14, 2015 10:47 pm

Eselente data Barone!!!!
Volver arriba Ir abajo
hotrodmania
entre la cordura y la locura
entre la cordura y la locura
avatar

Cantidad de envíos : 305
Fecha de inscripción : 18/08/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Lun Jun 15, 2015 1:34 pm

excelente trabajo,gracias x compartirlo.
Volver arriba Ir abajo
tatavo39
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 3988
Edad : 40
Localización : mar del plata
Comentario/Cita/Humor : TENGO TODAS LAS GANAS. PERO... NO TENGO TODA LA PLATA!!!
Fecha de inscripción : 30/07/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Lun Jun 15, 2015 9:00 pm

muy bien don barone...
vamos a ver q sale cuando lo tega q hacer yo...

jejejeje...

ahora... te hago otra pregunta...
con q cortaron lacampana de la caja...?

_________________
[img][/img]

EL DIA QUE LA 40 ESTE TERMINADA...? PRIMERO ME SENTIRE REALIZADO...
HABRE CUMPLIDO MI SUEÑO... Y SEGUNDO... ME SUBIRE EN ELLA, CON MI HIJA A MI LADO...
Y NOS IREMOS A PASEAR... CON RUMBO INCIERTO...
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Lun Jun 15, 2015 9:06 pm

hola Tata la corte con la mola,la meti en la morza y le di lo mas derecho posible
Volver arriba Ir abajo
tatavo39
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 3988
Edad : 40
Localización : mar del plata
Comentario/Cita/Humor : TENGO TODAS LAS GANAS. PERO... NO TENGO TODA LA PLATA!!!
Fecha de inscripción : 30/07/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Miér Jun 17, 2015 8:08 pm

BARONE HOT ROD escribió:
hola Tata la corte con la mola,la meti en la morza y le di lo mas derecho posible


Shocked Shocked Shocked Shocked Shocked Shocked



scratch scratch scratch scratch


_________________
[img][/img]

EL DIA QUE LA 40 ESTE TERMINADA...? PRIMERO ME SENTIRE REALIZADO...
HABRE CUMPLIDO MI SUEÑO... Y SEGUNDO... ME SUBIRE EN ELLA, CON MI HIJA A MI LADO...
Y NOS IREMOS A PASEAR... CON RUMBO INCIERTO...
Volver arriba Ir abajo
AsdePique
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 6086
Fecha de inscripción : 07/04/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Miér Jun 17, 2015 8:16 pm

BARONE HOT ROD escribió:
me olvidaba el tema repuestos en la 303 se consigue todo hasta en una verduleria y mucho mas barato que la otra

Si tal cual la 303 es una mazaaa.... superconfiable !!! y facil de reparar !!!

te preguntaba por como era esa caja de los ford por lo que comentaste del tc... es decir no sabia ese dato de los engranajes de lincoln...

siempre se aprende ,,,, bien loco !

_________________

"- Admirad la Máquina pero Apostad por el Hombre" .. (un poeta del siglo XX)
Volver arriba Ir abajo
AsdePique
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 6086
Fecha de inscripción : 07/04/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Miér Jun 17, 2015 8:18 pm

tatavo39 escribió:
BARONE HOT ROD escribió:
hola Tata la corte con la mola,la meti en la morza y le di lo mas derecho posible


Shocked Shocked Shocked Shocked Shocked Shocked



scratch scratch scratch scratch


Cuidate tatavo..!!!



_________________

"- Admirad la Máquina pero Apostad por el Hombre" .. (un poeta del siglo XX)
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 831
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Miér Jun 17, 2015 11:34 pm

hola amigos ,

tata metele cinta de empapelar por donde haces el corte y te sirve de guia

con respecto a la caja ford con engranajes lincoln,yo lo lei en un libro,pero el otro dia hablando con un muchacho que esta armando un rat con flathead me comento que el esta haciendo ese laburo metiendo engranajes lincoln en la caja ford,las ventajas de estos engranajes es que son mucho mas resistentes que la de ford por que se bancavan el flat v12,pero el drama de estos engranajes o sincronizados es que deben haber muy pocos repuestos
Volver arriba Ir abajo
AsdePique
Full X-ROD User!
Full X-ROD User!
avatar

Cantidad de envíos : 6086
Fecha de inscripción : 07/04/2008

MensajeTema: Re: Adaptacion de caja 303 en motor flathead   Lun Jun 29, 2015 10:53 pm

Realmente no deja de sorprenderme las cosas que han intentado nuestros delirados antecesores..

incluso en esa epoca no ha de haber sido fácil de conseguir....

Un saludo a los locos antecesores !!!!

_________________

"- Admirad la Máquina pero Apostad por el Hombre" .. (un poeta del siglo XX)
Volver arriba Ir abajo
