MensajeTema: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:13 am

Este foro, deberia llamarse "Los Incorregibles"... clown clown clown

Les voy a contar de un nuevo proyecto, que en realidad debío haber sido el primero de todos... Pero "la vida es lo que te pasa mientras vos haces planes" decía uno...

Se trata de una idea que tengo desde hace varios años, cuando me conecté a internet por primera vez, en la biblioteca de la Universidad de Rio Cuarto, allá por 1998. Había que pedir turno con una semana de anticipación y te daban 1/2 hora, si en la planilla aclarabas que era para uso exclusivamente académico...

La conexion en aquellos días era por dial up... estuvo 25 minutos para bajar una foto de una chatita oxidada, sin guardabarros y con el tren delantero "adelantado",el motor a la vista; que luego guardé en un disquette de 3.5"...

Al pedo, porque cuando la quise volver a ver al cabo de un tiempo, los datos se habían dañado... :paf: :paf: :paf: :paf: :paf:

Pero bueno... al final, la idea siguió grabada en mi mente y creciendo, alimentada de toda esta filosofía de "hágalo usted mismo"; que hoy por suerte es algo bastante popular.

En fin, las circunstancias me permitieron disponer de algunas partes, y el tiempo para concretar esto; luego surgió el pedido de mi parte a quién supiera de alguna cabina de pick-up, en lo posible del ´36 al ´46; no importaba la marca, ni el estado, si que tuviera sus puertas...

Bueno, gracias a la enorme estructura de comunicación que hoy nos da la tecnología; varios amigos tiraron datos, y muchos quedaron en averiguar...

Uno por Mar del Plata, otro por Oliva, otro por Espinillo, etc... Varias opciones surgieron:






Pero Mariano alias "Anamayo" fué el que tiró la posta...
"Hay una ideal para lo que vos querés, muy barata y completa, ya te paso fotos..." Al otro día, las fotos:



Y me encantó la cabinita. Al cabo de unas pocas semanas, el tipo, con la complicidad de "Lorenzen"... Se fueron a cirujear y con la intención de traerla de una. Pero habia llovido, y ese día no pudieron cargar nada... bounce bounce bounce

Y que va a ser.. encima que estás jodiendo a medio mundo, te vas a hacer el apurado??? Nahhh... Jejejejeje...


La cuestión que los tipos volvieron, y al carro... vamo pa las casa... Pero una sorpresa... Tenía trompa y todo, el viejo no les vendió la cabina sola... What a Face Y bueno... que va a ser???

Los tipos cargaron todo en el carro y a las casa:





Y un buen día de Diciembre de 2015; quedó todo en lo de Marcos (450 kms de casa), a la espera de ser retirado por mí...

SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:15 am

Durante la semana del 10 de Enero (previo festejo de los 40 del Lusho en Santa Fe) salió viaje con la Roja Debilidad hasta Gandalfidonia; y pasé el día con Marquitos y su familia.

Ahí estaba esperándome la cabina de la forcita...


De más está decir que Marcos hizo todo el trabajo, cuando me descuidé, había acercado la cigueña, había enganchado el aparejo, y bueno... llegué justo para el ultimo paso...

La cargamos, al otro día salí, hice 50 kms, empezó a zumbar el diferencial de la Roja; volví; Marcos me esperaba con todo listo para desarmar; no me dejó tocar casi nada, como siempre...

Revisamos, no había nada grave a la vista, un poco de juego en el eje de los satélites; y decidimos cambiar aceite; armar, y dejar todo listo para emprender la vuelta.

Tomamos un poco de agua, unos mates, nos reimos otro poco... y al mediodía largué de nuevo. Esta vez con intenciones de llegar a destino.



La llevaba piola a la vaga... ni se movió en todo el viaje...


Y pasadas las 18 horas, llegamos a destino.



Ahora, a hacer lugar para empezar a jugar...

SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:19 am

La idea general es bien básica. "Bobber Pickup" respetando lo más posible el concepto de Rat Rod, que si bien se pierde un poco con el uso de algunas piezas que no serían del todo "period correct", tampoco va a ser algo tan apócrifo como ponerle bandalines a un 147 podrido y pretender que sea incluido en el género Rat Rod...  pale  pale  pale

Pero bueno, en fin, algo espartano, presentar, medir, cortar y soldar. Una especie de "Donde cayó, quedó!"

La idea original era simple, a partir de una sola foto... ahora hay tantas fotos que te mareas, pero la idea es la misma, eje suicida adelantado con el paquete de elasticos cruzado y los gemelos agarrados a un tensor (tipo "I-beam"), rueda finita (no me da el cuero para armar las llantas de rayos de Ford A) Así que al principio irá con 600 x 16 y llanta de chapa.

Cajita de carga abierta, con el tanque de nafta, la batería y el radiador atrás.

Sin guardabarros, cabina embutida, sin vidrios, algunos adornos y lo mínimo indispensable para funcionar bien.

Por supuesto, motor 6 en linea, con el escape para arriba, y una tapita tipo tractor... Jejejeje...

Un leve top chop, puertas suicidas con unas bisagras artesanales, tipo portón de gallinero.

Para caja de carga, por ahora, va la caja de la f100 ´62, angostada y acortada...

Hay en este momento mucha "idea para robar" en definitiva, y sumado al toque personal; que por falta de presupuesto, error de cálculo ó algún otro motivo pueda dar un resultado particular.


SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:20 am

Bueno, una vez en casa, hubo que hacer lugar para empezar a laburar tranqui... Pero bien tranqui, con estos calores te puede dar un síncope... jejejeje...

Mandé el electrodoméstico a otro garage, y dejé liberada la zona de trabajo:



Por otro lado, tengo que llegar a uno de los donantes, abriendo paso a través de la selva tropical:


Dos dias sacando yuyos, antes de empezar, y al final pude acceder:



Y un poco con ayuda del plasma, otro poco a los mamporros, desarmé la caja de carga por completo, ya que habrá que angostarla, acortarla y seccionarla...





Es todo por ahora, aún no terminé de sacar el tren delantero de la f100, pero me faltan un par de cortes y saldrá...

SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:20 am

En un par de fines de semana de laburo, algunos avances, ya que terminé de desarmar la 1er donante...



Tren delantero, completo, columna y caja de dirección:



Patas de motor, (nunca se sabe) etc...



...

Estoy en un dilema con la pedalera, porque hasta no presentar la cabina sobre el nuevo chasis (2do donante), no sabría decir si me va a servir tal como está, o si requerirá alguna modificación.

Por lo pronto, el balancín del embrague va a servir, el resto lo veremos, habrá que hacer ingeniería reversa...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:21 am

Cansado de tanta maza y corta fierros, aprovechando la sombra, me puse a ganar tiempo con algo más liviano...

Y me fabriqué un volante rat, bien rat, una turbina de bomba centrífuga:



Un cacho de cadena:



Unas llaves viejas, de la epoca de las cosechadoras de tiro:



Soldadura de bronce, y listo:





Quedó bastante bruto, de hombres digamos, aunque los comentarios recibidos por algunos fueron muy de maricas:

"Te encargo los dedos, es una moledora de carne"

"No la dejes al sol, que despues te vas a quemar las manos"

Y cosas así...

Creo que debo empezar a revisar un poco mis amistades... Suspect Suspect Suspect Suspect


SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:21 am

Bueno, a simple modo de documentar todo para los años venideros (o la pérdida de memoria, jejeje). Algunas fotos de la cabina, antes de meterle mano:






Y hablando de "Meterle mano", hubo que fabricar unas prensitas, para el inminente "top chop":


SSalutte...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:22 am

Apenas volvimos con el Milio de Acuaclásica, y ya tenía al "2do donante" en la puerta del taller. Vamos a decirlo, una oportunidad única, una oferta que no pude rechazar... Jajajaja

Se trata de un JEEP Galdiator T1000, con mecánica Chevrolet 7b y caja ZF 3.54:



Para qué agobiarlos con imagenes del divertido y reconfortante trabajo de desarmarlo? Solamente puedo agregar que en algo de 7 días, quedó esto por un lado:




Y esto por el otro:






SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:25 am

Comenzó la verdadera tarea de remover "la grasa", y no me refiero precisamente a la mugre, jejejeje...

Soportes delanteros de cabina fuera:


Soportes de amortiguadores delanteros, fuera:


Ahora si, a sacarme de una vez por todas las dudas: Calza una cabina de Gord `46 en el robusto chasis de una T1000?

Ya lo veremos sra...

Camarriba:


Camabajo:


Y efectivamente, gracias a la estandarización americana calzó como 2 dedos:








Era un factor decisivo, ya que de no servir este chasis, se vendria un 3er donante...

Bueno, hasta el momento las cosas estaban así:


Pero luego de algunas modificaciones leves en el chasis, vamos a ver que pasa con el "channeling", acompañado de un apenas perceptible "top chop"... (porque soy gordo, cabezón y panzón, mucho rebaje no le puedo hacer)


AHHH!!! Me olvidaba, los soportes de cabina traseros, sirven perfectamente para el anclaje de la nueva cabina...


SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:26 am

Les comenté, que había especulado con la posibilidad de usar la pedalera de la Gord, pero terminé optando por la de JEEP:

Tanto el Freno como el embrague son faciles de adaptar, y el sistema es más que simple:


Además, me chorié parte del cortafuegos, para "pegarlo" en la nueva cabina...


Por otro lado, a presentar los cachos de caja, para ver donde cortar (va angostada y acortada):




hay que sacarle el guardabarros interno a los laterales...



Y ya que estaba le saco un pedazo de chasis que sobra...




...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:26 am

A continuación, desarmar el tren trasero, para comenzar con las reformas mínimas indispensables...

Como si fuera una especie de "deja vú", le tiramos las cadenas a los soportes de amortiguadores:


Ya colgado empezamos a los mazasos para sacar todos los remaches originales:

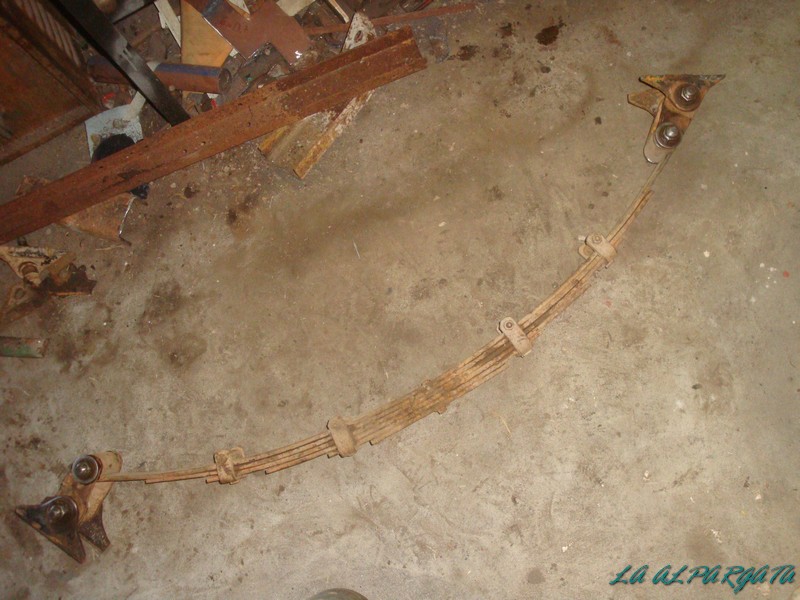

Una vez suelto el diferencial, armarse de paciencia, y sacar las grampas, eliminar hojas de elástico sobrantes, y desarmar gemelos:













...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:28 am

No sé si lo habrán sospechado, pero voy a pasar los elásticos al interior del chasis, así que para lograr este "enroque cosaco" debo intercambiar los lados de los soportes, delanteros y traseros...

Se acuerdan del cacho de chasis que sobró atrás?



bueno, ese mismo, me viene al pelo para hacer la base del anclaje interno de los pernos:


Copiamos el patrón de agujeros del soporte delantero:




La posición de ellos es fundamental, ya que funcionan como tensores, y fijan la distancia del eje trasero (por decirlo de alguna manera).

Así que después de repetir el proceso en ambos lados, nos quedó algo así:



...


P/D: Si, subieron las napas Sra...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:28 am

Bueno, lo mismo que hicimos con los soportes delanteros, deberíamos repetir con los traseros:

Así que con otro cacho de chasis:


Un poco de ayuda del disco de desbaste:


Un cortecito acá y otro allá:


Un viaje a la ferretería de turno:




Y quedó más o menos como esperaba:




Ahora, repetir lo mismo del otro lado y listo:



SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:32 am

Otro de los mínimos cambios que quise implementar, fué el pasar las cañoneras por encima de los elásticos, y perder así algo de altura.

Para esto, vamos a necesitar alguna referencia, como puede ser la guia de las grampas:


Dos cachos de fierro, más o menos así:


Pelarle un poco más la cáscara al diferencial:


Retirar las ramas, o brotes que queden:


Presentar los separadores "preliminares" y tomar todas las medidas pertinentes, un par de veces...


Luego, una vez decididos los parámetros, como altura, distancia, etc... Armar definitivamente el separador, con otro cacho del mismo fierro:


Unir, soldar, cortar, y rebajar a gusto:


Emparejar, limar, y presentar en ambos lados:






Y si, por ahora, tener menos de 30 cms al piso, es algo bastante bueno (no puedo remacharlo al piso por más que quiera, sería imposible andar en nuestras calles):


La dureza de los elásticos, a pesar de haber retirado 6 hojas de cada lado, es realmente notable. No creo que sea necesario hacerle "C notch" por ahora.


Luego de reformar el tren delantero, quizás volvamos a tocar algo acá atrás. Pero por ahora queda así...


SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Jue Mar 31, 2016 10:33 am

Bueno, pasamos al frente... clown clown clown
A pesar de la humedad, el óxido y el aire lleno de agua, le dí con el plasmita monofásico, y se la bancó pobrecito:


Sacando el tren delantero completo, observé que los extremos de dirección, van a ser de mucha utilidad más adelante...



Afirmando un poco el coso, para trabajar más tranquilo:


Me voy en busca del eje donante:


Al que también hubo que removerle "la grasa":


A continuación termino de desarmar el eje original, ya que es muy pesado para moverlo completo, y además son muchas las partes que voy a utilizar de él:





Bueno, llegó el donante, los presento:




Las grampas del eje original, vienen al pelo para sujetar el paquete de elasticos:


O sea, voy a armar una especie de "I-Beam", Más que suicida... "ASESINO" Twisted Evil Twisted Evil Twisted Evil Twisted Evil

Y como adelanto, me conseguí los codos pal escape:


SSalutte.
Volver arriba Ir abajo
GAITO
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 3739
Edad : 38
Localización : ONCATIVO
Comentario/Cita/Humor : PACIENCIA, PERO LA ANSIEDAD ME MATA.!!!!!
Fecha de inscripción : 18/01/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Dom Abr 03, 2016 7:10 pm

affraid affraid affraid affraid affraid

NAAAAAAA, QUE GANAS DE LABURA QUE TIENE EL CULIAO ESTE....!!!!


FELICITACIONES LOCO......SI SI....REALMENTE ESTAS LOCO.....!!!!JAJAJAAJJA....!!!!!

Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Lun Abr 04, 2016 8:06 pm

Jajajaja... Gracias Gayto...


Bueno, la ansiedad me estuvo matando esta semana que pasó, así que apenas pude conseguir algunas cosas para el montaje del tren delantero, me puse en campaña...

Una varilla roscada de 9/16 con unas cuantas tuercas para los extremos delanteros de cada tensor:


Una varilla de caño de acero de 1", para los tensores:


Y después mucha paciencia para desarmar y preparar los elasticos delanteros...

Sacar los bujes viejos, y remover lo que sobra:




Posiblemente no sirvan más los bujes de bronce:








...
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Lun Abr 04, 2016 8:06 pm

Esto es medio repetitivo y aburrido, pero igual lo quiero documentar, porque en unos años ni me voy a acordar de cada cosa... (sepan disculpar)

Entra buje de chapa nomás, lo más barato que conseguí:



Los gemelos están algo detonados, pero digamos que la adrenalina estará presente en cada latido:


Recordé que había algunos bujes por ahí en el taller, y solo necesito 4:


Además de "este cacho de caño":


Bueno, con esperanza y con fe, armé el paquete solamente para presentarlo y ver que pasa:


Quiero que presten atención al detalle de la construcción:




Jajajajaja... Terminación y detalle antes que nada!!

SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Lun Abr 04, 2016 8:07 pm

John Lenon dijo "Armar un Rat es lo que haces mientras intentas sacar 3 tornillos"

Se me fué toda la tarde tratando de retirar la fucking caja de dirección... Laughing Laughing Laughing Laughing


Pero bueno, ya no quería seguir viendola ahí:


En definitiva, no fué tan malo, porque esa desviación me permitió meditar un poco más el tema del tren delantero...



Al presentar y medir, fueron surgiendo nuevas ideas...

Al principio había puesto todas las fichas en un tradicional "I-Beam", con el soporte central, elástico cruzado, etc, etc...





Pero surgieron 2 imprevistos...


1-El paquetote original del galdiador no me iba a servir, necesitaría reformar la hoja maestra, acortándola por lo menos 10". Eso requiere tiempo y dinero... Mad Mad Mad

2-La distancia entre ejes no sería taaaan zarpada como yo esperaba, ya que con el paquete cruzado, lograría apenas unos cms más de distancia entre ejes...

Volví a dejar todo por ahí tirado, y me puse a meditar, ya era de noche, ya no se veía, ya no había brazos tampoco...



Mañana vemos...


SSalutte.
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Lun Abr 04, 2016 8:07 pm

El Domingo iba a estar dedicado a un asadito entre amigos del foro, y dar unas vueltas con la chata, pero circunstancias de la vida impidieron que así fuera...


Así que después de estar meditandolo, y pensando, se me ocurrió entrar al chat de Killbillet, y me apabullaron con un montón de palabras inentendibles, parecía que me hablaran en otro idioma...

Hasta que un mejicano, se dignó a mencionar un proyecto de Blastolene Brothers... Salvando las distancias (y el presupuesto), sobre todo lo segundo. Volví el domingo con la cabeza fresca,y mejor aún; lleno de ideas ajenas...

Manos a la obra, a cortar todo al carajo de nuevo:


Hoja por hoja, dejando descansar la chinita:


Entra cuchillo, salen las tripas:


Justo había reservado un pedazo de chasis viejo:


Me viene justo para hacer la cunita:




Agujerito, unos cortecitos...


Y a presentar en el chasis...  A ver que pasa...

Recuerden lo que dijo Noé en la Biblia: "Si todo sale mal, siempre estamos a tiempo de empezar de nuevo..."


SSalutte.


Última edición por fRanco cHivo el Lun Abr 04, 2016 8:10 pm, editado 1 vez
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Lun Abr 04, 2016 8:08 pm

Una idea estaba en marcha, eso es importante, vamos a ver que surge...

Armado provisorio del sistema "semi eliptical suicide front axle" que lo parió:


No es ni la ubicación definitiva, ni el ángulo, ni el lugar, ni nada...

Acá estamos bosquejando en bruto...



De anclar el elastico sobre ese travesaño, será necesario hacerle un refuerzo perpendicular, copiando la forma en cartón, ya veremos...



Lo importante es que se lograría, menor altura, y una mayor distancia entre ejes, ambas cosas muy deseadas por mí en este caso:





Y si sra... quedaría bien adelantado el eje...



O sea, una distancia entre ejes más que rídícula...



4.10 metros sra... le alcanza?

Ya imagino los comentarios: "con eso no vas a poder estacionar en ningun lado" Laughing Laughing Laughing Laughing

Que va a ser? Me agarró la noche de nuevo... me clavo una birra, y contemplo en silencio las posibilidades:







Así rápido, a simple vista, surge enseguida la inquietud de reformular el sistema de tensores... ya veremos...




SSalutte.


P/D:
Anécdota del Domingo pasado a última hora:

Mientras estaba reponiendo energías con la birrita, mirando la rata. Pasa un amigo del pueblo, y para unos minutos a saludar. Nos conocemos de toda la vida, y tenemos confianza para opinar sobre lo ajeno sin miedo a represalias. Con toda la buena onda, después de estudiar el asunto; el loco en un momento me mira y me dice: "Porqué no le pones un tren delantero completo de Taunus, con esto te vas a romper los cuernos... nunca se te ocurrió?"
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 823
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Mar Abr 05, 2016 2:34 am

Espectacular franco un laburo increíble y rápido ahora te digo si nesecitas un elástico de ford42 tengo uno tirado avisame q te lo regalo
Volver arriba Ir abajo
BARONE HOT ROD
Completamente fuera de la cordura
Completamente fuera de la cordura


Cantidad de envíos : 823
Edad : 43
Localización : tablada
Fecha de inscripción : 04/07/2014

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Mar Abr 05, 2016 2:35 am

Pera el tren delantero
Volver arriba Ir abajo
fRanco cHivo
Full X-ROD User!
Full X-ROD User!


Cantidad de envíos : 8504
Edad : 42
Localización : Huanchilla - Córdoba
Comentario/Cita/Humor : Un auto de plástico tiene Karma, en otra vida pudo haber sido un cepillo, ó una botella de naranjú...
Fecha de inscripción : 11/09/2010

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Mar Abr 05, 2016 9:38 am

BARONE HOT ROD escribió:
Espectacular franco un laburo increíble y rápido ahora te digo si nesecitas un elástico de ford42 tengo uno tirado avisame q te lo regalo

Gracias Barone por el aguante loco!!!

Y aprovechando el posteo. Les consulto algo:

Si elimino el gemelo, es decir, dejo solamente 1 buje trabajando entre el elastico y el eje, trabajando desde arriba; y pongo 1 solo tensor por debajo del eje hasta el chasis. Funcionará bien?

O es mejor dejar el gemelo con 2 movimientos y hacer el tensor doble? Se entiende mi pregunta?

He visto armar de ambas formas, y estoy estudiando el tema. Gracias.

Un par de ejemplos (salvando las distancias):

2 Tensores


1 Tensor


SSalutte.
Volver arriba Ir abajo
marcelolopez
entre la cordura y la locura
entre la cordura y la locura


Cantidad de envíos : 417
Edad : 59
Localización : Unquillo Cordoba
Fecha de inscripción : 28/10/2013

MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Mar Abr 05, 2016 2:29 pm

Por Dios que ataque de leche que tiene este cristiano. jajajaj realmente chiflado malllllllll. Espectacular lo que estas haciendo.-
Volver arriba Ir abajo
Contenido patrocinado




MensajeTema: Re: "La Alpargata" Rat Bobber Pickup    Hoy a las 4:48 pm

Volver arriba Ir abajo

"La Alpargata" Rat Bobber Pickup
Ver el tema anterior Ver el tema siguiente Volver arriba
Página 1 de 7.Ir a la página : 1, 2, 3, 4, 5, 6, 7  Siguiente
 Temas similares
-
» jinlun bobber del pais vecino
» HORQUILLA BOBBER
» CONSULTA BOBBER
» torretas en bobber?
» Nuevo faro Bobber (duda)

Permisos de este foro:No puedes responder a temas en este foro.
X-Rod :: Mundo Rod :: Vehiculos X-rod-
Cambiar a:
